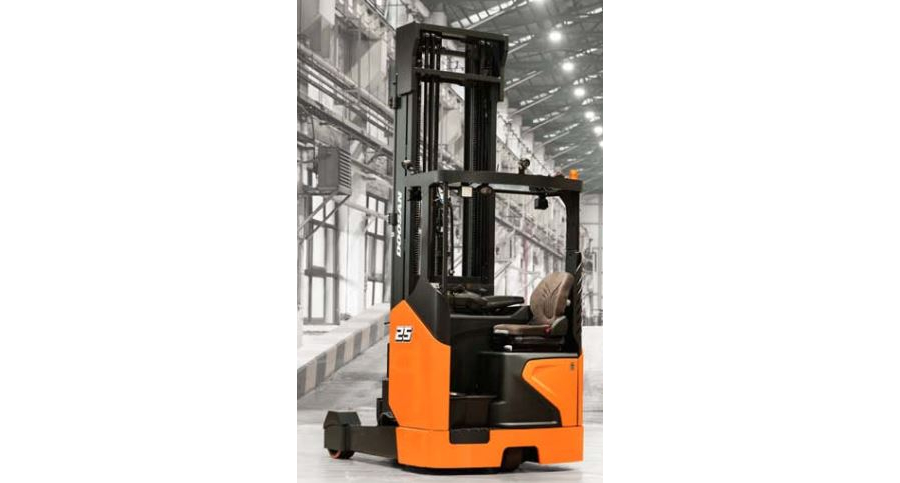

Ричтрак Doosan BR16JW-9 (420AH)
Грузоподъёмность: 1 600 кг
Аккумулятор: 420 AH/ 560 AH/ 700 AH (на выбор)
Диапазон высот подъёма вил: от 5 000 до 11 510 мм
Грузоподъёмность: 1 600 кг
Аккумулятор: 420 AH/ 560 AH/ 700 AH (на выбор)
Диапазон высот подъёма вил: от 5 000 до 11 510 мм
Основные характеристики
| Изготовитель | Doosan |
| Марка | Doosan |
| Модель | BR16JW-9 |
| Номинальная грузоподъёмность, (Q) кг | 1 600 |
| Грузоподъёмность на максимальной высоте, кг | 1600 |
| Расстояние от центра тяжести груза до спинки вил, (c) мм | 600 |
| Положение оператора | Сидя |
Размеры
| Высота подъёма вил, (h3) мм | 6 000 |
| Диапазон высот подъёма вил, (h3) мм | 5 000 - 11 510 |
| Свободный ход, (h2) мм | 1 990 |
| Габаритная длина, (l1) мм | 3 025 |
| Длина до спинки вил, (l2) мм | 1 352 |
| Ширина между опорными лапами, (b4) мм | 938 |
| Габаритная высота (мачта опущена), (h1) мм | 2 490 |
| Габаритная высота (мачта выдвинута), (h4) мм | 6 555 |
| Высота по решетку ограждения водителя, (h6) мм | 2 186 |
| Высота кресла оператора, (h7) мм | 1 087 |
| Размер вил (толщина х ширина х длина), мм | 40 x 100 x 1150 |
| Максимальный размах вил, (b5) мм | 753 |
| Минимальный размах вил, (b5) мм | 245 |
| Ширина каретки, (b3) мм | 813 |
| Наклон мачты вперёд (α) / назад (β), град. | 2/5 |
| Внешний радиус поворота, (Wa) мм | 1 660 |
| Минимальная ширина проезда между стеллажами при работе с поддонами 1200х800 мм, хват вдоль (Ast), мм | 2 838 |
| Минимальная ширина проезда между стеллажами при работе с поддонами 1000х1200 мм, хват поперёк (Ast), мм | 2 776 |
| Класс каретки по ISO 2328, класс / тип A, B | II / A |
| Размер аккумулятора (Длина х Ширина х Высота), мм | 1 222 x 290 x 780 |
Рабочие характеристики
| Скорость передвижения (с грузом / без груза), км/ч | 14 |
| Скорость подъёма (с грузом / без груза), мм/сек | 420/ 600 |
| Скорость опускания (с грузом / без груза), мм/сек | 550/ 550 |
| Преодолеваемый подъем при 2 км/ч (с грузом / без груза), tanθ(%) | 10/ 15 |
Вес
| Эксплуатационная масса без груза (с аккумулятором), кг | 3269 |
| Распределение веса с грузом при задвинутой мачте (передняя / задняя ось), кг | 1994 / 2875 |
| Распределение веса без груза при задвинутой мачте (передняя / задняя ось), кг | 1986/ 1283 |
| Распределение веса с грузом при выдвинутой мачте (передняя / задняя ось), кг | 1512/ 3357 |
Шасси и колёса
| Число колёс, ведущих / опорных (x=ведущие) | 1x / 2 |
| Материал колёс | Полиуретан |
| Размер ведущих колёс (Диаметр х Ширина), мм | 343 x 140 |
| Размер опорных колёс (Диаметр х Ширина), мм | 285 х 100 |
| Колея по центру опорных колёс, (b11) мм | 1145 |
| Дорожный просвет по центру колёсной базы, (m2) с грузом | 63 |
| Рабочий тормоз | Электромагнитный |
Основные узлы
| Тип аккумулятора | Тяговый |
| Аккумулятор, (Напряжение / Ёмкость) В/Ач | 48/420 |
| Вес аккумулятора, кг | 757 |
| Номинальная мощность тягового электродвигателя, кВт | 5 |
| Номинальная мощность электродвигателя гидронасоса, кВт | 18 |
| Управление электродвигателем гидронасоса | MOSFET / AC |
Прочие характеристики
| Рабочий объём масла для навесного оборудования, л/мин | 10 |
